Blackmagic Design Smartscope Duo 4k

SKU: SMTWSCOPEDUO4K Categorias: ,

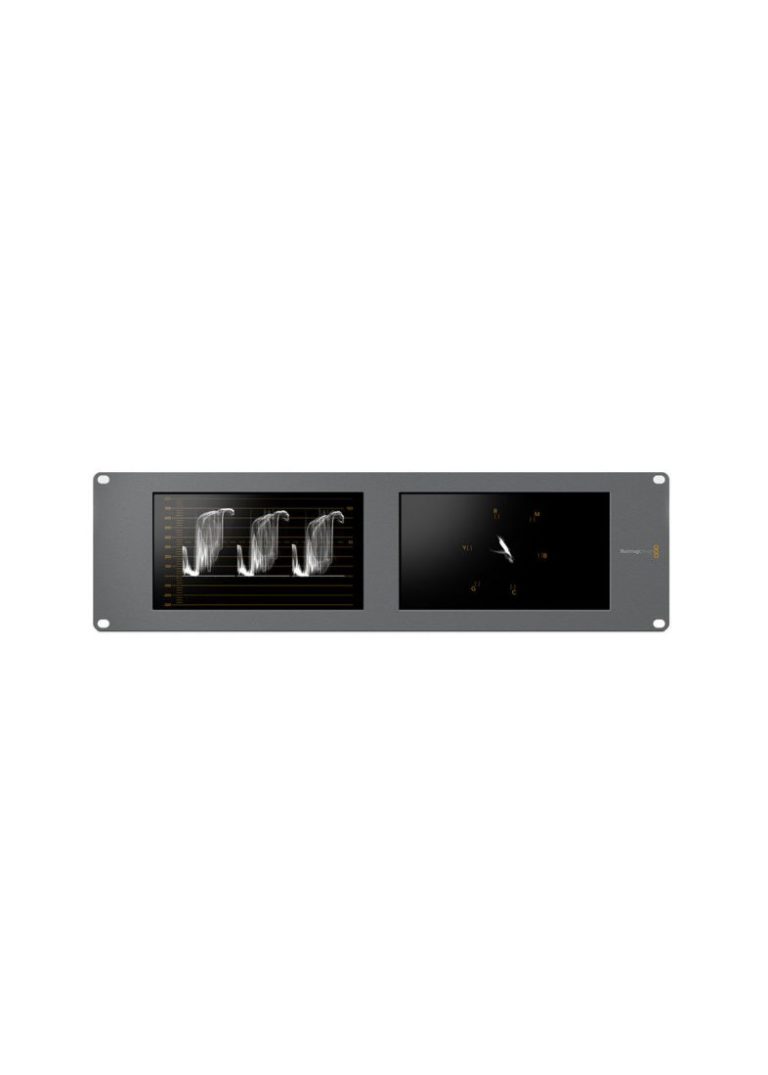

Blackmagic Design Smartscope Duo 4k

O Blackmagic Design Smartscope Duo 4k é uma unidade de montagem em rack de 3U com 2 monitores LCD independentes. Além de monitorar a imagem, os principais recursos incluem forma de onda, vectorscópio, parada RGB, parada YUV, histograma e níveis de fase de áudio. Cada monitor é independente para que os usuários possam exibir qualquer combinação de “scope” ou visualização de imagem. A unidade também é reversível, o que significa que você pode instalá-la de cabeça para baixo e a imagem ficará na direção certa automaticamente. Isso é especialmente útil no caso de montagem no topo ou na parte inferior de um rack de equipamento. O SmartView Utility incluso para Mac e Windows permite encadear várias unidades juntas em uma rede Ethernet e controlar todas de um único local.

Telas LCD Reversíveis, Independentes
Os dois monitores LCD de 8″ do SmartScope Duo são independentes, o que significa que cada tela possui suas próprias conexões SDI. Você pode exibir duas fontes totalmente diferentes ao mesmo tempo, mesmo com diferentes padrões de vídeo. Se você está instalando a unidade no topo ou na parte inferior de um rack de equipamento, então basta colocar o SmartScope Duo de cabeça para baixo e os monitores ficarão automaticamente no ângulo de visão apropriado.
Monitor de Forma de Onda
O monitor de forma de onda ajuda no ajuste dos níveis de vídeo ou no casamento nos níveis de preto de fundo durante o recorte. A visualização de forma de onda possui um monitor de luminância dos níveis de preto e branco no seu sinal de vídeo. O SmartScope Duo possui uma configuração composta para exibir luminância e croma. O vídeo composto é sintetizado da entrada SDI exibida para uma visão melhor para alinhar decks e outros equipamentos de vídeo. A forma de onda composta sintetizada facilita as coisas para os editores que estão familiarizados com monitores de forma de onda compostos.
Visualização de Vectorscópio
Um vectorsccópio permite que os usuários meçam com precisão as cores em um sinal de vídeo. Se você está corrigindo a cor do vídeo, o vectorscópio mostra quando a cor foi ajustada para um balanço de branco preciso. Quando precisar aplicar um matiz, o vectorscópio permite que você veja exatamente quanto matiz está sendo acrescentado e qual a cor. Às vezes os monitores não são confiáveis, mas, com o vectorscópio, você sempre saberá a cor exata com a qual está trabalhando. Você também pode alinhar facilmente o matiz em decks usando um vectorscópio.
Exibição de Parada
A visualização de forma de onda de parada RGB em tempo real é ideal para correção de cor com precisão. Você pode ver o balanço de cor em preto, em meio tom e branco, facilitando balancear as cores. A Parada RGB permite verificar cores ilegais porque qualquer vídeo que cai abaixo da linha preta, ou acima de 100% da linha, é uma cor RGB ilegal. Você também pode selecionar a exibição de parada YUV para exibir vídeo componente YUV já que ela é transmitida pelo cabo SDI, que é excelente para análise de engenharia de broadcast dos sinais SDI.
Histograma
Os níveis de “clipping” em uma gravação ao vivo resultam em perda de detalhes, o que pode causar enormes problemas quando você tenta ajustar os pretos ou brancos na pós-produção. A visualização de histograma permite que você veja onde os pixels estão no seu vídeo e como eles estão distribuídos de preto até branco. Você pode ver se está ocorrendo “clipping” no seu vídeo e ajustar a íris da câmera e as configurações de ISO para manter todos os detalhes de preto e branco na imagem. Isso significa que você tem a gama de contraste completa de vídeo para fácil correção de cor durante a pós-produção. O histograma transforma suas gravações porque você pode ver exatamente o que está gravando, e o colorista que trabalha com você aproveitará a vantagem da disponibilidade da total faixa de contraste da câmera.
Veja os Níveis de Áudio
Monitore seus níveis de áudio com 16 canais de medição de áudio. O escopo de áudio também inclui um medidor de fase estéreo que pode ser selecionado para diferentes pares de áudio SDI. O medidor de fase estéreo marca áudio L e R como um display de escopo XY para que você saiba exatamente como está seu áudio. É fácil ver problemas de áudio, como “clipping”, e áudio fora de fase pode ser visto como um display de L ou R. Se você não tem uma forma de onda com orientação vertical, você sabe que o balanço do seu canal de áudio está fora.
Visualização de Imagem
Você pode selecionar a visualização de imagem para monitoramento de vídeo em geral. A visualização de imagem está integrada na interface de software de 6 vias para que você possa ver o vídeo sendo medido próximos aos displays de escopo ao vivo. O SmartScope Duo permite que você selecione vídeo de quadro inteiro em qualquer tela a qualquer momento. A unidade também pode detectar automaticamente entre os padrões SD, HD e 3G-SDI e exibir o formato de vídeo acima da imagem. Se a entrada SDI contém timecode VITC em SD ou timecode RP 188 em HD, então ele é decodificado e exibido.
Design Portátil
O SmartScope Duo possui menos de 1 polegada e apenas 3 unidades de rack de altura, o que é ideal para a instalação em locais apertados e kits portáteis. Isso torna o SmartScope Duo adequado para a maioria das necessidades de monitoramento no set ou no estúdio.
Luz de Sinalização (Tally) Integrada
Coma luz de sinalização (tally) integrada, você pode conectar seu switcher e exibir bordas de luz de sinalização vermelhas, verdes ou azuis no LCD.
Interface Fácil de Usar
O software SmartView Utility incluso para Mac e Windows permite encadear vários SmartView Duo juntos em uma rede Ethernet e controlar todos de um único local. Você pode escolher diferentes tipos de escopos a ajustar configurações como brilho, contraste e saturação com um simples clique usando o mouse. Você pode usar seu mouse ou ajustar as configurações numericamente. Todos os seus monitores SmartScope Duo e SmartView conectados podem ser listados e nomeados para agilizar a identificação. As configurações são lembradas pelo software e você pode copiar e colar as configurações entre dispositivos.
Atualização de Software
O SmartScope Duo permite atualizações de software para o acréscimo de novos recursos no futuro. Você pode simplesmente fazer download de novos softwares a acrescentar novos tipos de escopos conforme estes vão sendo disponibilizados. O software interno programável significa que você pode obter novos recursos, compatibilidade com novo hardware e suporte para novos formatos no futuro. Ao fazer atualizações por download, o software do SmartScope Duo detecta automaticamente o software interno do seu hardware e o deixa pronto para atualizar, caso necessário, para que a atualização seja totalmente automática e simples de fazer.

Informação adicional

Peso 1.8 kg
Especifica

Display Monitor (2) telas LCD de 8" Interface Entrada de Vídeo SDI SD/HD/3G-SDI (2, uma por display) Saída de Vídeo SDI SD/HD/3G-SDI, loop through recclocked de 10 bits (2, uma por display) Entrada de Áudio SDI 16 canais (integrados em SD e HD) Saída de Áudio SDI 16 canais (integrados em SD e HD) Conformidade SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M Guia 1 conector D de 9 pinos Interface de Computador USB 2.0 para atualizações de software e Ethernet para configuração Format Information Suporte a Formato SD 525/29.97 NTSC 625/25 PAL Suporte a Formato HD 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080p/23.98, 2048x1080p/24, 2048x1080p/25, 2048x1080PsF/23.98, 2048x1080PsF/24, 2048x1080PsF/25, 2048x1556PsF/23.98, 2048x1556PsF/24, 2048x1556PsF/25 Amostragem de Vídeo 4:2:2 e 4:4:4 Precisão de Cor 8 bits Espaço de Cor YUV e RGB Conversão de Espaço de Cor Tempo real baseado em hardware Amostragem de Áudio Taxa de amostra de TV de 48kHz General Recursos Forma de onda de luminância, vectorscópio, parada RGB, parada YUV, histograma, nível e fase de áudio Sistema Operacional Mac OS X 10.7 Lion ou superior e Mac OS X 10.8 Mountain Lion ou superior Windows 7 e 8 Fonte de Alimentação Fonte de alimentação universal de 12V inclusa com adaptadores de soquete internacional para todos os países Consumo de Energia < 20 watts Faixa de Voltagem Operacional 12 – 15V Temperatura Operacional 32 ~ 104° F (0 ~ 40° C) Temperatura de Armazenamento -4 ~ 113° F (-20 ~ 45° C) Umidade Relativa 0 ~ 90% sem condensação Dimensões LxA: 18, 98 x 5, 24 polegadas (482 x 133mm) Unidades de rack: 3 unidades de rack Peso 3, 37 libras (1, 53kg)
